一、概 述

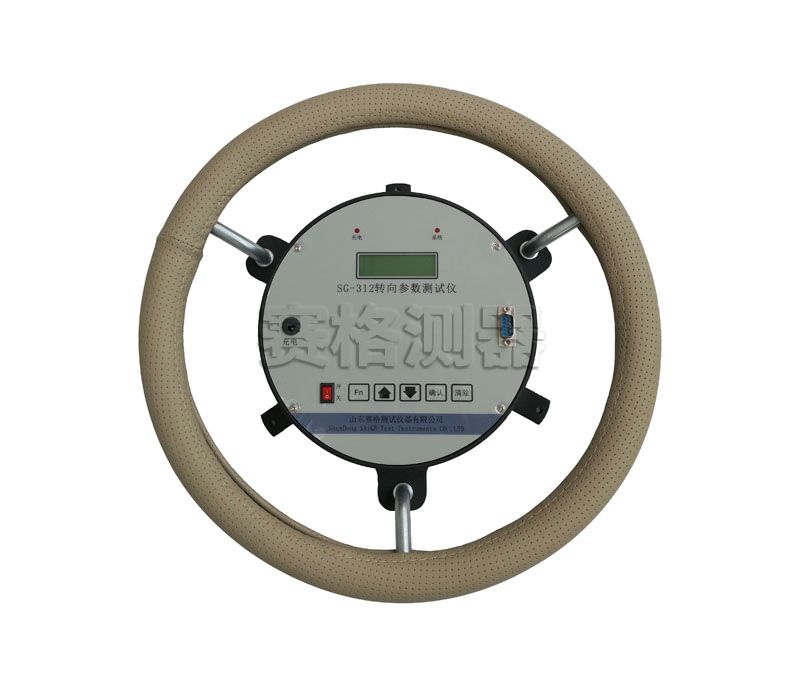

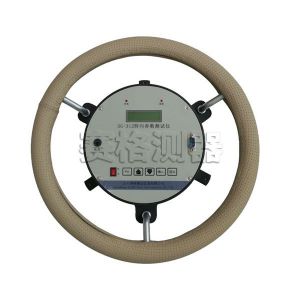

SG-312型轉向參數測試儀，是山東賽格測試儀器有限公司自主開發研制的以32位單片機為核心的智能化測試儀器，適用于汽車、拖拉機、工程機械及其他輪式車輛的轉向性能測試試驗。可以測量方向盤的自由轉角、原地轉向力、方向盤轉矩/操縱力、轉角和其他靜態、動態參數等。
儀器采用高性能Ａ/Ｄ轉換器件進行數模轉換，測試數據精確、穩定。漢字液晶顯示，清晰直觀，外型美觀、使用方便。
儀器可存儲100組測試數據，還配有標準RS232接口，可將測試結果發往其他計算機。也可以與其他設備或計算機靈活構成聯機測試系統。
轉角測試無需中心定位桿,安裝測試方便。
二、 技術性能指標
1、
內部電源：DC 8.4V（1200mAh鎳氫電池組）
2、測量范圍：方向盤力矩：（-200～ +200）N.m
方向盤轉向力：≤999.9 N
方向盤轉角：≤±1080°
3、分辨率： 方向盤力矩：0.1 N.m
方向盤轉向力：0.1 N
方向盤轉角：0.1°
4、測量精度：方向盤力矩: ± 2% F·S
方向盤轉向力: ± 2% F·S
方向盤轉角：±2°
5、標準9針RS232接口。（3腳信號輸出，2腳信號輸入，5腳信號地）。波特率9600，數據位8位，停止位1位，無校驗。
三、測試項目
1. 轉向角
2. 轉向力
3.自由轉角
